Гидролокатор Furuno FSV-85

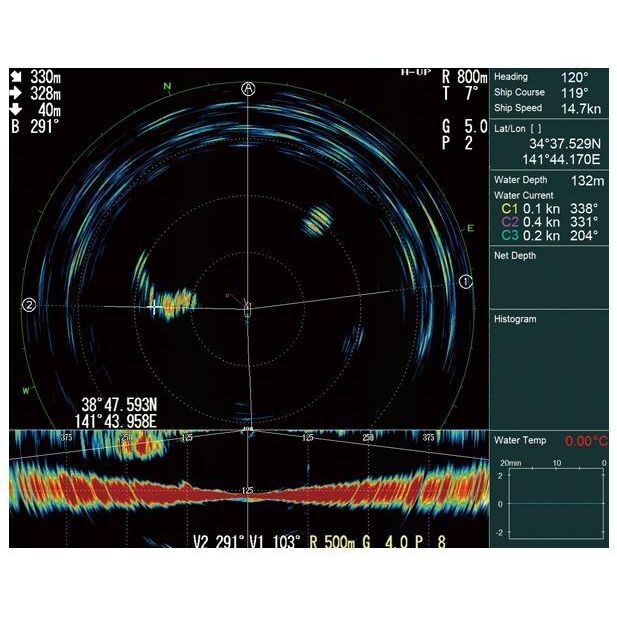

Сонар кругового обзора с частотой 80 кГц и глубиной сканирования до 2000 метров. Модель типа blackbox («черный ящик»), поставляется без монитора, совместима с дисплеями Furuno MU-190 с разрешением SXGA 1280х1024 пикселей. В построении изображения на дисплее используется 32 цвета, метки отображаются 6 цветами для быстрого различения целей. Режим блокировки эхосигнала позволяет отслеживать косяки рыбы с расчетом и выводом на экран расстояния до цели, ее глубины и скорости движения, то есть, обнаруженное скопление рыбы уже не пропадет из поля зрения. Для сравнения сканирования в горизонтальной и вертикальной плоскостях можно выводить на один монитор комбинированное изображение (одно горизонтальное сканирование и одно вертикальное) или подсоединить два дисплея, что более удобно. Сигнал оцифровывается с устранением помех от моря, от радиооборудования на своем судне и на других судах. Благодаря функции стабилизации луча нивелируется бортовая и килевая качка, поэтому гидролокатор дает четкое изображение и при неспокойном море.
Технические характеристики:
- Частота: 80 кГц;
- Дальность: 60, 100, 150, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 м;
- Дисплей (не входит в комплект): SXGA 1280 х 1024, USGA 1600 х 1200, WUXGA 1920 х 1200;
- Палитра: изображение 32 цвета, метки 6 цветов;
- Ширина луча при горизонтальном сканировании: передача 360°x10,7°, прием 12,6°x10,1° (-6 дБ, полная ширина);
- Ширина луча при вертикальном сканировании: передача 12,7°x118,2°, прием 12,6°x12,1° (-6 дБ, полная ширина);
- Ширина луча при наклонном сканировании: наклонного сканирования: передача: 206,7° x 12,1°, прием: 12,6° x 12,0°(-6 дБ, полная ширина);
- Наклон луча: от -5° до 90°;
- Сканирование в вертикальной плоскости: от 0° до 90°;
- Входные данные: (NMEA 0183): CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMA, RMC, VBW, VDR VHW, VTG, VWR, VWT, ZDA;
- Выходные данные (NMEA 0183): TLL;
- Напряжение: процессор 12-24 VDC, интерфейсный модуль 48-24 VDC, приемопередатчик 100/110/115/220/230 VAC, корпусный блок 200-220 VAC;
- Рабочие температуры: процессор от 0°C до +45°C, трансдьюсер от -5°C до +35°C, остальные блоки от 0°C до +50°C;
- Допустимая влажность: 93% при 40°С;
- Герметичность: блок управления IP22 (передняя панель)/IP20 (корпус), процессор IP20, интерфейсный модуль IP20, приемопередатчик IPX0, трансдьюсер IPX8.
Комплектация: блок управления FSV-8501 (с кабелем 5 или 10 м), интерфейсный блок FSV-8502, процессорный блок FSV-8503, блок приемопередатчика FSV-851A, корпусный блок FSV-8432-T или FSV-8442-T, монтажный комплект, запасные детали, техническая документация.
