Гидролокатор Furuno CSH-8L MARK2

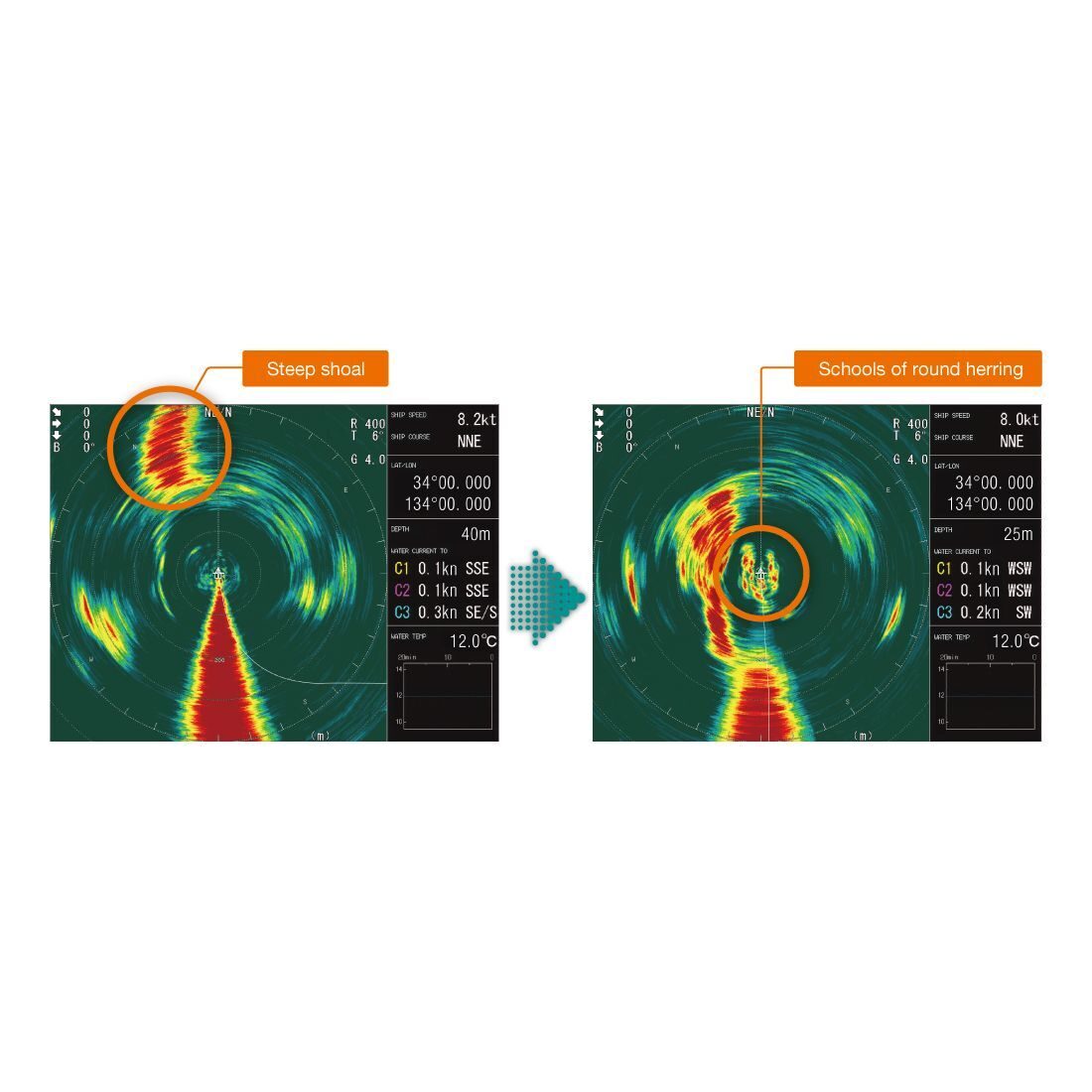

Рыбопоисковый сонар кругового обзора (360°). Сканирует на частоте 85 кГц до максимальной глубины 1600 м. Качественное сканирование осуществляется при скорости судна до 18 узлов. Наклон датчика можно задавать вручную в интервале от 0° до 55° или автоматически от 4° до 52°. Изображение отображается на дисплее с разрешением 1024х768 пикселей (дисплей не включается в стандартный комплект). Для отображения эхосигналов предусмотрено 16 цветов, метки косяка рыбы, курса, направления, события, фиксации цели обозначаются одним цветом. К сонару можно подключать другое оборудование через интерфейс NMEA 0183.
Технические характеристики:
- Частота сонара: 85 кГц;
- Диапазон шкалы: 50, 85, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 м;
- Длина импульса: от 0,5 до 20 мс;
- Скорость судна: 18 узлов;
- Крен судна: ручной контроль от 0° до 55° с шагом 1°, автоматический контроль крена от 4° до 52°;
- Цвета: сканирование/эхосигнал 16 цветов, маркер 1 цвет;
- Метки: след собственного судна, курс, направление/дистанция, косяк рыб, событие, фиксация цели;
- Вход данных: NMEA 0183 версия 2.0/2.2, RMC, VHW, VTG, HDG, HDM, HDT, DPT, DBT, DBS, CUR, VDR, GLC, GTD, MTW, RMA;
- Выход данных: NMEA 0183 версия 1.5/2.0/2.2, TLL;
- Разрешение дисплея: 1024х768 пикселей;
- Напряжение: 100/115/200/220/240 VAC cтандартно, 24 VDC опционально с инвертором DC-AC.
Комплектация: процессорный блок CSH-5210, блок управления CSH-5211, приемопередатчик CSH--8030-8L, подъемное устройство c ходом 400 или 600 мм, материалы для установки, аксессуары и запасные части, инструкции.
