Описание

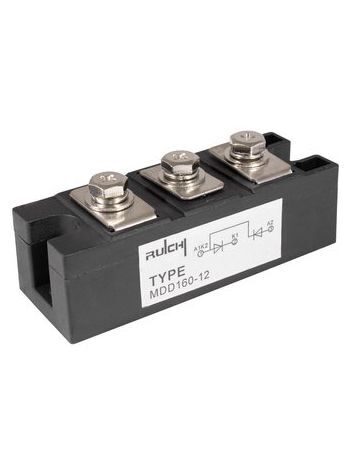

Силовой диодный модуль серии МДД RUICHI, 160 12 класс представляет собой монолитную конструкцию из двух полупроводниковых диодов типа диод-диод. Устройство эксплуатируется в цепях постоянного и переменного тока с нагрузкой от 25 А до 800 А и повторяющимся обратным импульсным напряжением до 2200 В. Высокая энерготермоциклостойкость и надежная работа низкочастотных диодных модулей МДД при коммутации больших токов достигается за счет своих конструктивных особенностей и стабильных параметров гальванической развязки.
Тип: Полумостовой диодный модуль
Конфигурация: полумост
Повторяющееся импульсное обратное напряжение Vrrm, В: 1200
Максимально допустимый средний прямой ток It(av), А: 160
Прямое падение напряжения (Vf), В: 1,2
Максимально допустимый ударный прямой ток Ifsm, А: 6000
Напряжение изоляции, В: 2500 В (1 мин)
Высота: 29 мм
Ширина: 34 мм
Длина: 94 мм
Температура: перехода максимально допустимая (Tjm) - 150 °С
Повторяющийся импульсный обратный ток (Irrm), мА: 12
Максимальный прямой ток: допустимый импульсный (IFM) - 480 А
Транспортная упаковка: размер/кол-во: 31.5*25.5*15/50
Вес брутто: 223.64
